Ford Kuga: Remplacement d'une
ampoule
AVERTISSEMENTS
Eteignez les phares et coupez le
contact.
Laisser l'ampoule refroidir avant de
la retirer. |
Note : Ne poser que les ampoules
spécifiées.
Note : Les instructions suivantes expliquent
comment déposer les ampoules. Poser les
ampoules de rechange dans l'ordre inverse
de la dépose (sauf indications contraires).

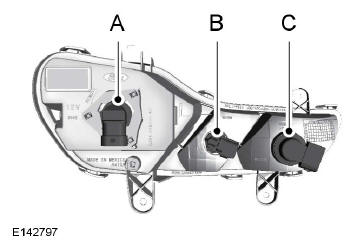

Phare

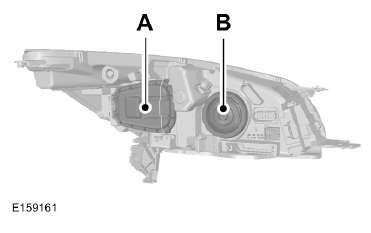

Type 1

- Bloc optique feu de croisement
- Ampoule de feu de route et feu
de jour

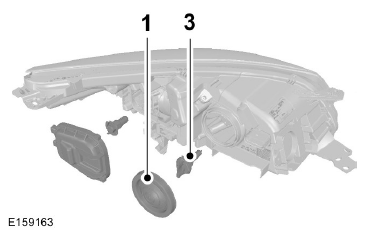

Feux de route

- Déposez le cache.
- Débranchez le connecteur.
- Tournez l'ampoule dans le sens
contraire des aiguilles d'une montre et
retirez-la tout droit pour la déposer.
Note : Ne touchez pas le verre de
l'ampoule.

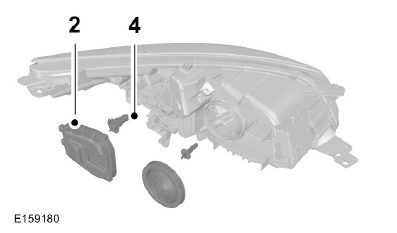

Feux de croisement

- Dégagez le clip de fixation métallique.
- Déposez le cache.
- Débranchez le connecteur.
- Déposez l'ampoule.
Note : Ne touchez pas le verre de
l'ampoule.

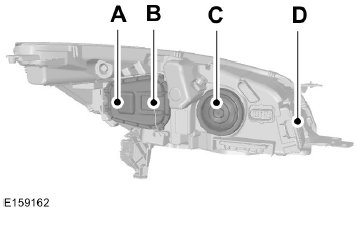

Type 2

- Bloc optique feu de croisement
- Feu de route
- Eclairage directionnel fixe
- Feu de jour et position de
stationnement

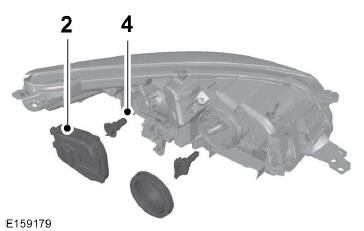

Feux de route

- Dégagez le clip de fixation métallique.
- Déposez le cache.
- Débranchez le connecteur.
- Déposez l'ampoule.
Note : Ne touchez pas le verre de
l'ampoule.

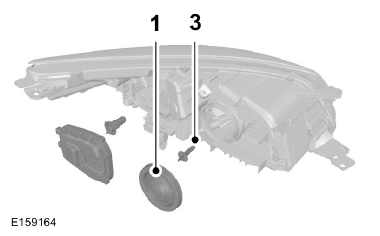

Ampoule de phare directionnel fixe

- Déposez le cache.
- Débranchez le connecteur.
- Tournez l'ampoule dans le sens
contraire des aiguilles d'une montre et
retirez-la tout droit pour la déposer.
Note : ne touchez pas le verre de l'ampoule

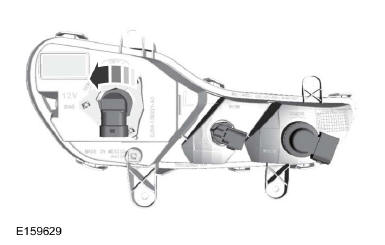

Feux de clignotant, de brouillard avant et de position
Note : Les ampoules des clignotants et des
feux de position ne sont pas des éléments
réparables ; veuillez contacter un
concessionnaire agréé en cas de
dysfonctionnement.

- Feu antibrouillard
- Feu de stationnement
- Feu de clignotant

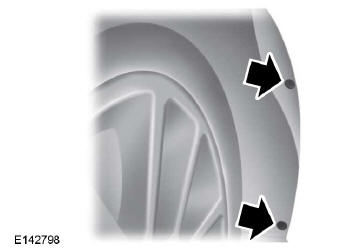

- Tournez le volant en butée.
- Déposez les clips de fixation de la
bavette de roue avant pour avoir accès
au bloc de feux.

- Déposez le porte-ampoule du bloc de
feux en le tournant dans le sens
contraire des aiguilles d'une montre.
- Débranchez le connecteur.
- Déposez l'ampoule du porte-ampoule
en la retirant tout droit.

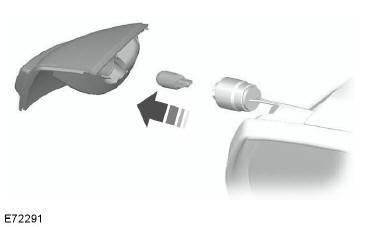

Répétiteur latéral

- Déposez avec précaution le répétiteur
latéral.

- Déposez le porte-ampoule.
- Déposez l'ampoule.

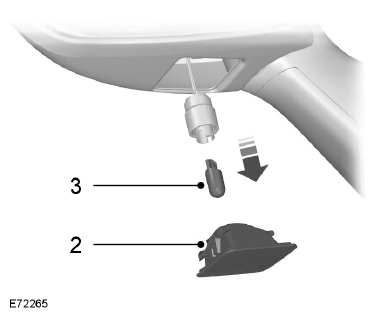

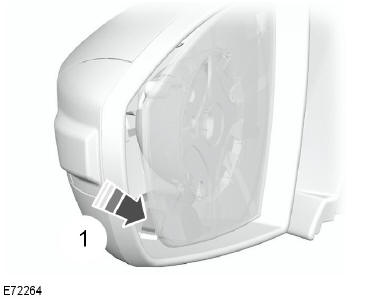

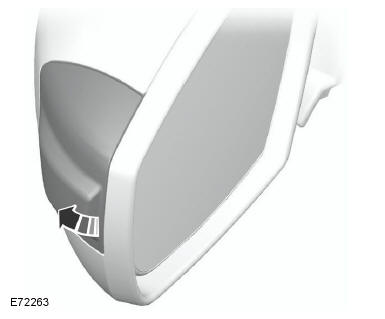

Lampe d'approche
Note : Positionnez le verre du rétroviseur
aussi loin que possible vers l'intérieur.

- Insérez un tournevis dans l'interstice
entre le boîtier du rétroviseur et le verre
et dégagez le clip de retenue
métallique.

- Déposez la lampe.
- Déposez l'ampoule.

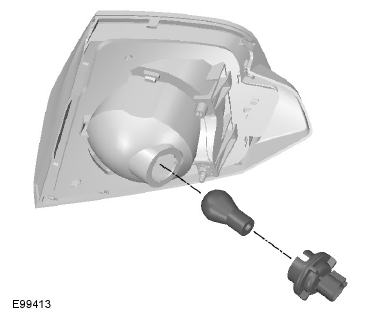

Feux arrière
Type 1

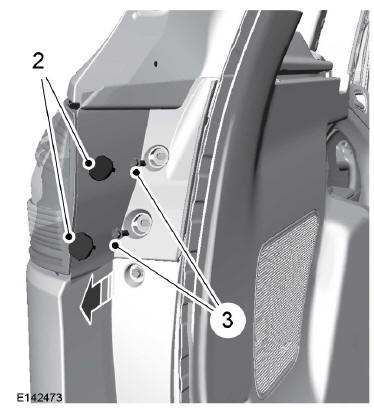

Clignotant, feu stop et feu arrière

- Assurez-vous que la commande
d'éclairage est en position d'arrêt et
ouvrez le hayon.
- Déposez les deux couvercles de vis à
l'aide d'un tournevis à lame plate
standard.
- Déposez les deux vis du bloc de feux.
- Retirez doucement le bloc de feux de
votre véhicule.
Type 2
Indicateur de direction
Suivez la procédure décrite pour le type 1
pour déposer l'ampoule du clignotant.
Note : Les ampoules de feu stop et feu
arrière ne sont pas des éléments réparables ;
veuillez contacter un concessionnaire agréé
en cas de dysfonctionnement.

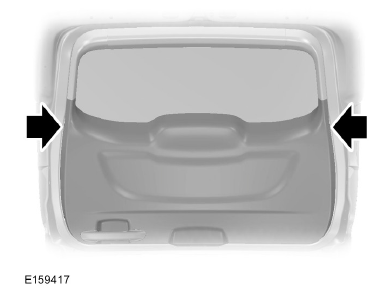

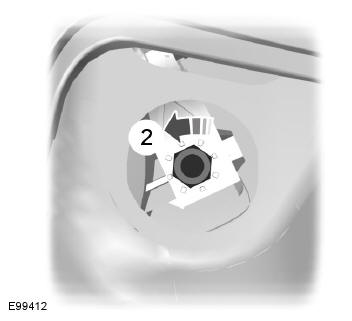

Feu de recul

- Introduisez un objet approprié pour
ouvrir le panneau de garnissage.

- Déposez l'écrou du bloc de feux.
- Retirez doucement le bloc de feux de
votre véhicule.

- Appuyez doucement sur l'ampoule,
tournez-la dans le sens contraire des
aiguilles d'une montre, puis déposez-la.

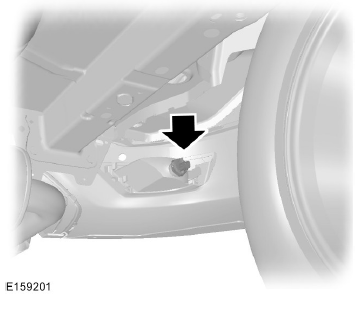

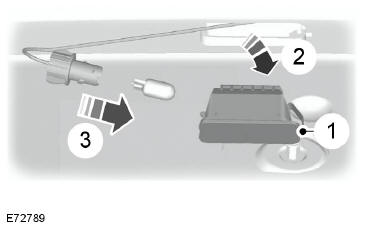

Feu de brouillard arrière

- Débranchez le connecteur.
- Tournez l'ampoule dans le sens
contraire des aiguilles d'une montre et
retirez-la tout droit pour la déposer.
Troisième feu stop
Ces éléments ne sont pas réparables ;
veuillez contacter un concessionnaire
agréé en cas de dysfonctionnement.

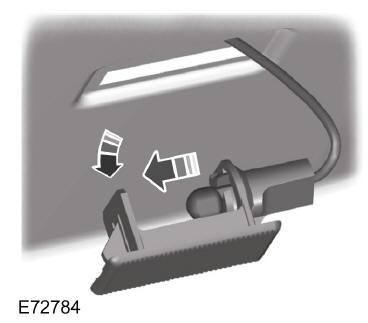

Eclairage de plaque d'immatriculation

- En procédant avec précaution, dégagez
le clip élastique.
- Déposez la lampe.
- Tournez l'ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-la.

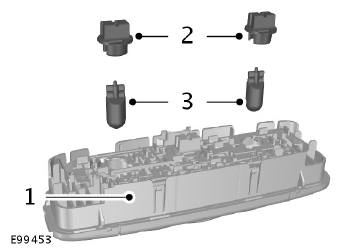

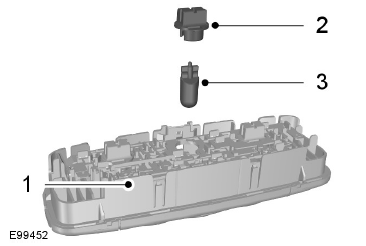

Eclairage intérieur

- Déposez le feu avec précaution.
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.
- Déposez l'ampoule.
Spots de lecture

- Déposez le feu avec précaution.
- Tournez le porte-ampoule dans le sens
contraire des aiguilles d'une montre et
déposez-le.
- Déposez l'ampoule.
Eclairage de coffre à bagages, éclairage de plancher et éclairage de hayon

- Dégagez avec précaution la lampe en
faisant levier.
- Déposez l'ampoule.

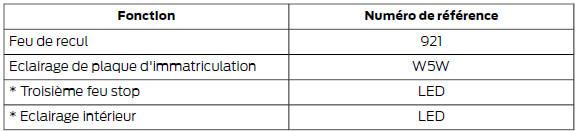

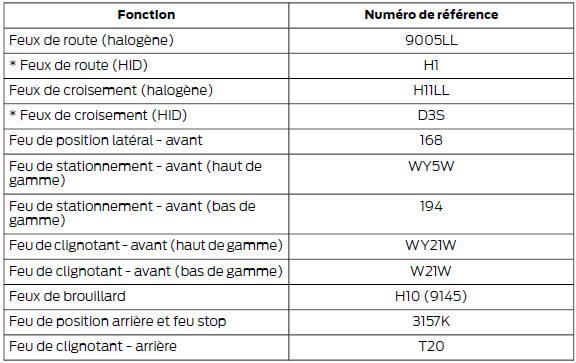

Tableau de spécification des ampoules


* Consultez un concessionnaire agréé pour remplacer ces feux.
Consultez un concessionnaire agréé pour remplacer tous les témoins de la planche
de
bord.
Assurez-vous que la commande
d'éclairage est en position d'arrêt et
ouvrez le capot.
Déposez les trois vis de l'optique de
phare.
Tirez doucement l'opt ...
