Å koda Yéti: Ampoules - Fusibles et ampoules - Faites-le vous-même - Manuel du conducteur Å koda YétiÅ koda Yéti: Ampoules

Un remplacement d'ampoule demande une certaine habilité manuelle. C'est pourquoi nous vous recommandons, en cas de doutes, de faire remplacer une ampoule par un atelier spécialisé ou d'avoir recours à un autre spécialiste.

  • Avant de remplacer une ampoule, coupez l'allumage et éteignez tous les éclairages.
  • Ouvrez le capot moteur ou le capot du coffre à bagages.
  • Ne remplacez les ampoules défectueuses que par des ampoules du même modèle.

    La désignation se trouve sur le socle de l'ampoule resp. sur le verre.

  • Un compartiment de rangement pour le coffret d'ampoules de rechange se trouve dans une boîte sous le revêtement du plancher du coffre à bagages.

AVERTISSEMENT

  • Un éclairage insuffisant de la route devant le véhicule ou une visibilité insuffisante du véhicule par d'autres usagers de la route peut entraîner des accidents.
  • Avant tout travail dans le compartiment moteur, lisez et respectez les avertissements " page 182, Compartiment moteur.
  • Les ampoules H7 et H4 sont sous pression et peuvent éclater lors d'un remplacement - risque de blessure ! Lors du remplacement, nous vous recommandons de porter des gants et des lunettes de protection.
  • Impérativement manipuler comme il faut la pièce à haute tension s'il s'agit d'ampoules à décharge (éclairage au xénon) - Danger mortel !

ATTENTION

  • Ne pas attraper le verre des ampoules à mains nues (même la plus petite saleté peut diminuer la longévité des ampoules). Utilisez un chiffon propre, une serviette ou quelque chose de similaire.
  • Lors du démontage et du remontage du feu arrière, veillez à ne pas endommager la peinture du véhicule et le bloc optique arrière.

Nota

  • Cette notice d'utilisation ne décrit que le remplacement des ampoules réalisable par soi-même et ne présentant pas de difficulté. Le remplacement des autres ampoules devra être effectué par un spécialiste.
  • Nous vous recommandons de toujours emmener un coffret d'ampoules de rechange dans le véhicule. Vous pouvez acheter des ampoules de remplacement de la gamme des accessoires d'origine ŠKODA.
  • Pour enlever plus facilement la douille avec l'ampoule du feu de position (phares halogène), nous recommandons de démonter d'abord la fiche de la lampe du feu de croisement.
  • Nous vous recommandons de faire contrôler le réglage des phares et des feux de croisement par un concessionnaire Škoda après le remplacement d'une ampoule.
  • Les ampoules à décharge de gaz et les diodes électroluminescentes doivent être remplacées par un atelier spécialisé.

Phares avant

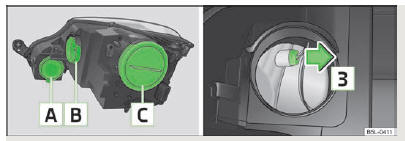

Fig. 169 Phares avant : emplacement des ampoules/dépose de la douille du feu de position (phares au xénon)
Fig. 169 Phares avant : emplacement des ampoules/dépose de la douille du feu de position (phares au xénon)

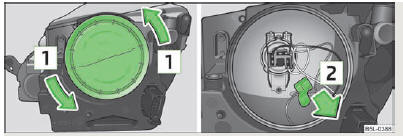

Fig. 170 Retrait du recouvrement en caoutchouc/démontage de la douille du feu de position (phares halogène)
Fig. 170 Retrait du recouvrement en caoutchouc/démontage de la douille du feu de position (phares halogène)

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 219.

Synoptique des emplacements des ampoules " fig. 169.

  1. Phare antibrouillard et feux de jour
  2. Feux de position (phares au xénon)
  3. Feux de position (phares halogène), feux de croisement et feux de route

Remplacement de l'ampoule du feu de position (phares halogènes)

  • Faites tourner le recouvrement en caoutchouc dans le sens de la flèche 1 OUVERTURE " fig. 170 et retirez-le.
  • Tirer sur la douille dans le sens de la flèche 2 pour la faire sortir " fig. 170.
  • Retirez l'ampoule défectueuse de la douille et insérez-en une neuve.
  • Remettre le cache en caoutchouc en place.

Remplacement de l'ampoule du feu de position (phares au xénon)

  • Retirer le recouvrement en caoutchouc B " fig. 169.
  • Tirer sur la douille dans le sens de la flèche 3 pour la faire sortir " fig. 169.
  • Retirez l'ampoule défectueuse de la douille et insérez-en une neuve
  • Remettre le cache en caoutchouc en place.

Feux de route et feux de croisement

Fig. 171 Démontage des ampoules pour les feux de route et les feux de croisement
Fig. 171 Démontage des ampoules pour les feux de route et les feux de croisement

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 219.

Remplacement des ampoules pour les feux de route et les feux de croisement

  • Faites tourner le recouvrement en caoutchouc dans le sens de la flèche 1 OUVERTURE " fig. 170 et retirez-le.
  • Débrancher la fiche A " fig. 171.
  • Poussez les étriers de sûreté B vers le bas jusqu'à que ceux-ci se détachent de la position verrouillée.
  • Sortez l'ampoule C et mettez-en une neuve de sorte que les ergots de fixation du socle de l'ampoule viennent prendre dans les découpures du réflecteur.

La pose doit être effectuée dans l'ordre inverse.

Phare antibrouillard et Eclairage diurne

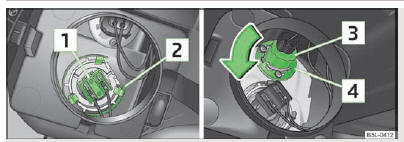

Fig. 172 Démontage : ampoule de l'antibrouillard/ampoule des feux de jour
Fig. 172 Démontage : ampoule de l'antibrouillard/ampoule des feux de jour

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 219.

Remplacement de l'ampoule du feu de l'antibrouillard

  • Retirer le recouvrement en caoutchouc A " fig. 169.
  • Débrancher la fiche 1 " fig. 172.
  • Enlevez l'ampoule défectueuse de la douille 2 en appuyant sur le socle de l'ampoule et remplacez-la par une neuve.
  • Remettre le cache en caoutchouc en place.

Remplacement de l'ampoule des feux de jour

  • Retirer le recouvrement en caoutchouc A " fig. 169.
  • Débrancher la fiche 3 " fig. 172.
  • Sortez l'ampoule défectueuse de la douille 4 en la faisant tourner dans le sens de la flèche et remplacez-la par une neuve en procédant en sens inverse.
  • Remettre le cache en caoutchouc en place.

Feu arrière

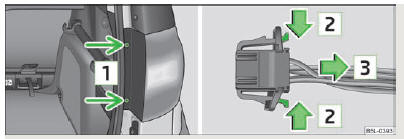

Fig. 173 Démontage du bloc optique arrière/débranchement du connecteur
Fig. 173 Démontage du bloc optique arrière/débranchement du connecteur

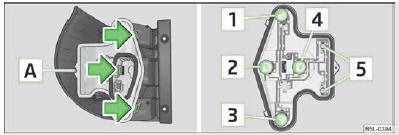

Fig. 174 Démontage de la partie du milieu du feu/bloc optique arrière : emplacement des ampoules
Fig. 174 Démontage de la partie du milieu du feu/bloc optique arrière : emplacement des ampoules

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 219.

Synoptique des emplacements des ampoules " fig. 174.

  1. Feu stop
  2. Phare de recul
  3. Antibrouillard arrière
  4. Clignotant
  5. Feu de position

Démontage et remontage du bloc optique arrière

  • Dévissez la lampe avec de la clé TORX comprise dans l'outillage de bord. Le côté le plus court de la clé sert à desserrer les vis 1 " fig. 173 et le côté le plus long à dévisser complètement.
  • Attrapez la lampe au niveau de la partie supérieure et inférieure et tirez celle-ci de quelque peu vers l'arrière.
  • Débranchez le connecteur en appuyant sur les ergots de blocage dans le sens de la flèche 2 " fig. 173 et tirant dans le sens de la flèche 3 .
  • Pour atteindre les lampes, retirez la vis de fixation A " fig. 174 avec la clé TORX et appuyez sur les trois ergots de retenue dans le sens de la flèche. Enlevez le support de lampe en plastique.
  • Pour le remontage, appliquez le support d'ampoule en plastique sur le bloc optique jusqu'à ce que les ergots de retenues s'enclenchent de façon audible et vissez la vis de fixation A avec la clé TORX.
  • Rebranchez le connecteur et replacez la lampe à son emplacement original.
  • Vissez à fond la lampe avec les vis 1 " fig. 173.

Remplacement des ampoules du bloc optique arrière

  • Pour remplacer l'ampoule 1 , 2 , 3 ou 4 " fig. 174 faites tourner la douille de l'ampoule jusqu'en butée en sens antihoraire et sortez-la du boîtier ou tirez sur l'ampoule 5 pour la faire sortir de la douille.
  • Remplacez l'ampoule, remettez la douille avec l'ampoule en place dans le boîtier et faites-la tourner jusqu'en butée en sens horaire ou enfoncez-la dans la douille.

éclairage de plaque d'immatriculation

Fig. 175 Malle arrière : éclairage de plaque d'immatriculation
Fig. 175 Malle arrière : éclairage de plaque d'immatriculation

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 219.

  • Dévissez le recouvrement en verre de la lampe " fig. 175.
  • Retirez l'ampoule défectueuse de la douille et remplacez-la par une neuve.
  • Remettez le recouvrement en verre de l'ampoule en place et enfoncez-le jusqu'en butée - veillez à ce que le recouvrement vienne se placer correctement.
  • Vissez le recouvrement en verre.
    Fusibles
    Les circuits électriques sont protégés par des fusibles. Avant de remplacer un fusible, il faut couper le contact ainsi qu'éteindre le consommateur correspondant. ...
