Å koda Yéti: Fusibles - Fusibles et ampoules - Faites-le vous-même - Manuel du conducteur Å koda YétiÅ koda Yéti: Fusibles

Les circuits électriques sont protégés par des fusibles.

  • Avant de remplacer un fusible, il faut couper le contact ainsi qu'éteindre le consommateur correspondant.
  • Identifiez le fusible correspondant au consommateur en panne " page 217, Fusibles dans le tableau de bord ou " page 218, Fusible dans le compartiment moteur.
  • Retirez l'agrafe en plastique de sa fixation sur le couvercle de la boîte à fusibles, enfoncez-la sur le fusible concerné et extrayez ce dernier.
  • Un fusible qui a grillé est reconnaissable au fait que sa bague métallique a fondu.

    Remplacez le fusible défectueux par un neuf du même ampérage.

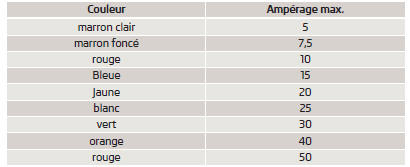

Couleurs d'identification des fusibles

Couleurs d'identification des fusibles


AVERTISSEMENT

Avant tout travail dans le compartiment moteur, lisez et respectez les avertissements " page 182, Compartiment moteur.

ATTENTION

  • Ne " réparez " pas les fusibles et ne les remplacez pas par des plus puissants - risque d'incendie ! Cela risquerait de causer des dommages à un endroit de l'équipement électrique.
  • Si un fusible neuf brûle de nouveau au bout de peu de temps, faites vérifier l'équipement électrique aussi vite que possible par un atelier spécialisé.
  • Lors du déblocage et du blocage du couvercle de la boîte à fusibles dans le compartiment moteur, il faut le pousser en le prenant par ses côtés en direction de la boîte, sinon, le mécanisme de verrouillage risque de subir des dommages.
  • Veillez à toujours remettre correctement en place le couvercle de la boîte à fusibles dans le compartiment moteur. Si le couvercle n'est pas correctement mis en place, de l'eau peut pénétrer, ce qui entraînerait des dommages sur le véhicule !

Nota

  • Nous vous recommandons de toujours avoir quelques fusibles de rechange dans votre véhicule. Vous pouvez acheter une boîte de fusibles de rechange parmi les pièces originales de ŠKODA
  • Plusieurs fusibles peuvent être affectés à un consommateur.
  • Plusieurs consommateurs peuvent être protégés par un même fusible.
  • Les sièges électriques réglables sont protégés par des fusibles automatiques qui se réenclenchent automatiquement au bout de quelques secondes après la suppression de la cause de surcharge.

Fusibles dans le tableau de bord

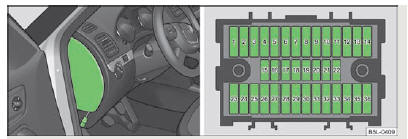

Fig. 167 Couvercle de la boîte à fusibles sur le dans le tableau de bord/représentation schématique de la boîte à fusibles
Fig. 167 Couvercle de la boîte à fusibles sur le dans le tableau de bord/représentation schématique de la boîte à fusibles

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 216.

Les fusibles se trouvent sur le côté gauche du tableau de bord derrière un cache.

  • Retirer le couvercle de la boîte à fusibles à l'aide de la clé de contact " fig. 167.
  • Après avoir remplacé le fusible, remettez le couvercle en place.

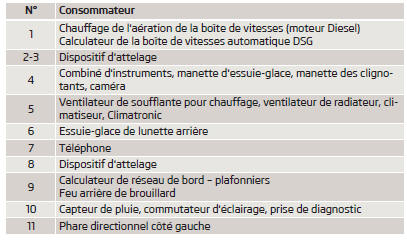

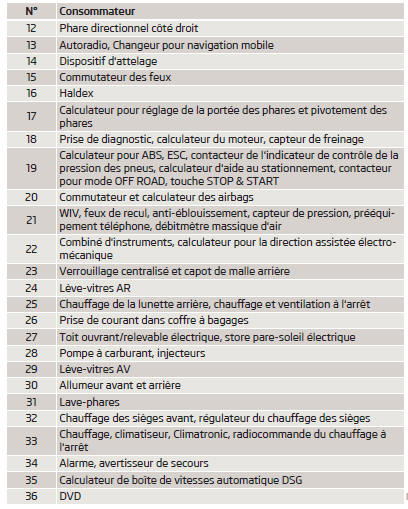

Liste des fusibles dans le tableau de bord

Liste des fusibles dans le tableau de bord


Liste des fusibles dans le tableau de bord


Fusible dans le compartiment moteur

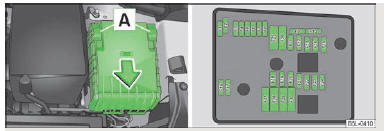

Fig. 168 Couvercle de la boîte à fusibles dans le compartiment moteur/représentation schématique de la boîte à fusibles
Fig. 168 Couvercle de la boîte à fusibles dans le compartiment moteur/représentation schématique de la boîte à fusibles

Lisez tout d'abord l'exposé introductif et les consignes de sécurité figurant à la page 216.

Sur certains véhicules, il faut démonter le couvercle de la batterie avant de pouvoir retirer le couvercle de la boîte à fusibles

  • Pour retirer le couvercle de la boîte à fusibles, pousser l'étrier de sûreté A " fig. 168 vers l'avant jusqu'en butée. Ceci découvre le symbole  derrière l'étrier. Retirez alors le cache.
  • Une fois le fusible remplacé, placer le couvercle sur la boîte à fusibles et pousser l'étrier de sûreté A vers l'arrière jusqu'en butée. Ceci découvre le symbole  derrière l'étrier. Le couvercle est enclenché.

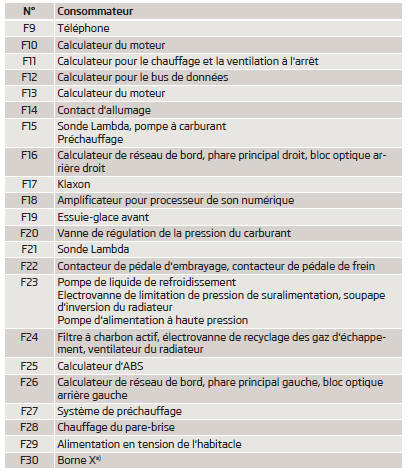

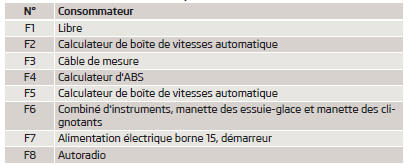

Affectation des fusibles dans le compartiment moteur

Affectation des fusibles dans le compartiment moteur


Affectation des fusibles dans le compartiment moteur


  1. Les consommateurs de courant de cette borne sont automatiquement coupés afin de ne pas inutilement tirer sur la batterie lors du démarrage.
