Chevrolet Trax: Bloc-fusibles de coffre

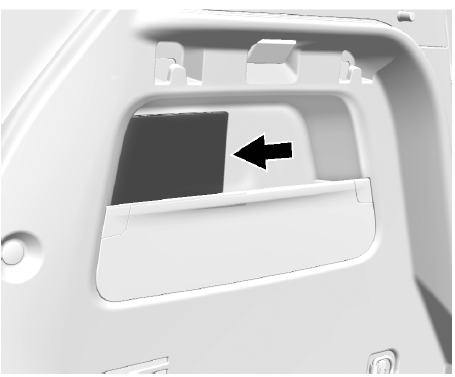

Le boîtier à fusibles de coffre se situe derrière un couvercle, du côté gauche du coffre. Pour accéder aux fusibles, déposer le couvercle.
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.
|

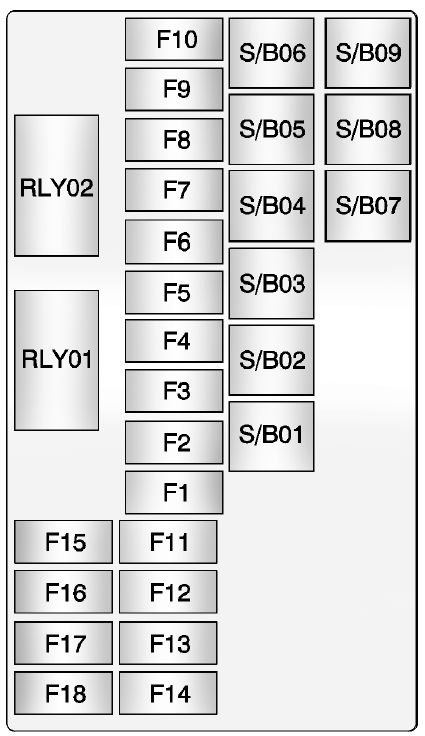

Mini-fusibles |
Usage |
| 1 | Commutateur de réglage de soutien lombaire à commande électrique du siège conducteur |
| 2 | Commutateur de réglage de soutien lombaire à commande électrique du siège passager |
| 3 | Amplificateur |
| 4 | Douille de remorque |
| 5 | Module de traction intégrale |
| 6 | Module de détection automatique d'occupant |
| 7 | Batterie de rechange/ module GPL |
| 8 | Feux de stationnement de la remorque |
| 9 | Fusible de rechange |
| 10 | Module de rechange/alerte d'angle mort latéral |
| 11 | Module de remorque |
| 12 | Prise de navigation |
| 13 | Volant de direction chauffant |
| 14 | Douille de remorque |
| 15 | Commutateur EVP |
| 16 | Capteur d'eau dans le carburant |
| 17 | Rétroviseur intérieur/Contrôle de tension régulée |
| 18 | Rechange/ Démarrer/Lancer module GPL |
|
Fusibles S/B |
Usage |
| 1 | Commutateur du siège électrique du conducteur/Module de mémoire |
| 2 | Commutateur de siège à commande électrique du passager |
| 3 | Module de remorque |
| 4 | Convertisseur CA/CC |
| 5 | Batterie |
| 6 | Lave-phare |
| 7 | Fusible de rechange |
| 8 | Fusible de rechange |
| 9 | Fusible de rechange |
|
Relais |
Usage |
| 1 | Relais d'allumage |
| 2 | Relais de marche |
