Chevrolet Trax: Bloc-fusibles d'ensemble d'instruments
Le boîtier à fusibles du tableau de bord se situe du côté inférieur du tableau de bord, côté conducteur.

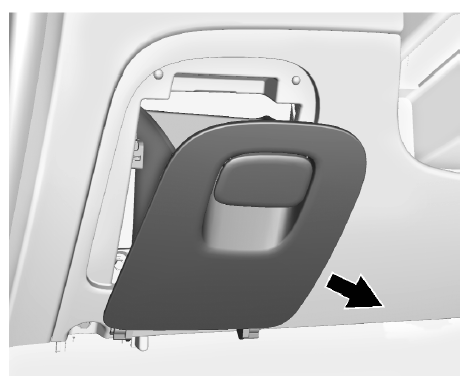

Pour accéder aux fusibles, déposer le compartiment de rangement.
Pour déposer le compartiment de rangement, appuyer des deux côtés et l'extraire.
Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.
|

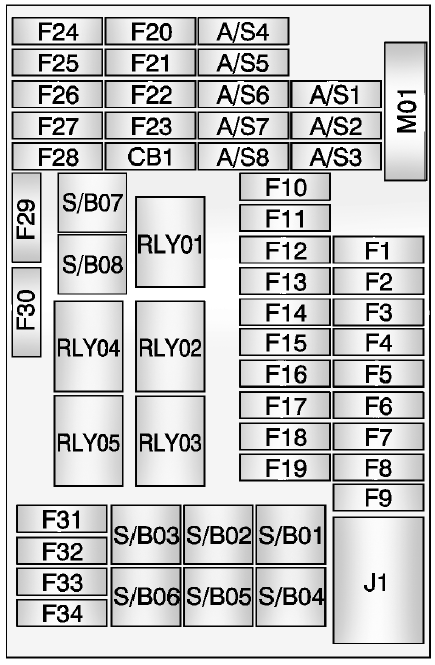

Mini-fusibles |
Usage |
| 1 | Module confort/ commodité 1 |
| 2 | Module confort/ commodité 2 |
| 3 | Module confort/ commodité 3 |
| 4 | Module confort/ commodité 4 |
| 5 | Module confort/ commodité 5 |
| 6 | Module confort/ commodité 6 |
| 7 | Module confort/ commodité 7 |
| 8 | Module confort/ commodité 8 |
| 9 | Commutateur d'allumage à logique discrète |
| 10 | Module de détection et de diagnostic Batterie |
| 11 | Connecteur de diagnostic |
| 12 | Module de chauffage, ventilation et climatisation |
| 13 | Relais de hayon |
| 14 | Module UPA |
| 15 | Rétroviseur intérieur |
| 16 | Non utilisé |
| 17 | Commutateur de vitre électrique du conducteur |
| 18 | Capteur de pluie |
| 19 | Commande de tension régulée de module confort/ commodité |
| 20 | Rétroéclairage de commutateur au volant |
| 21 | Prise d'alimentation CA accessoire |
| 22 | Prise d'alimentation CC accessoire |
| 23 | Fusible de rechange |
| 24 | Fusible de rechange |
| 25 | Fusible de rechange |
| 26 | Affichage de détection automatique d'occupant |
| 27 | IPC/Module de boussole |
| 28 | Commutateur de phare//Convertisseur CC/Contacteur d'embrayage |
| 29 | Fusible de rechange |
| 30 | Fusible de rechange |
| 31 | Batterie IPC |
| 32 | Radio/carillon |
| 33 | Affichage |
| 34 | OnStar (option)/VLBS |
|
Fusibles S/B |
Usage |
| 1 | PTC 1 |
| 2 | PTC 2 |
| 3 | Moteur de lève-glace électrique avant |
| 4 | Moteur de lève-glace électrique arrière |
| 5 | Relais de mode logistique |
| 6 | Fusible de rechange |
| 7 | Glaces avant à commande électrique |
| 8 | Glaces arrière à commande électrique |
|
Disjoncteur |
Usage |
|
CB1 |
Fusible de rechange |
|
Fusible midi |
Usage |
|
M01 |
PTC |
|
Relais |
Usage |
|
01 |
Accessoire/ Prolongation de l'alimentation des accessoires |
| 02 | Hayon |
| 03 | Fusible de rechange |
| 04 | Relais de soufflante |
| 05 | Mode logistique |
Bloc-fusibles de compartiment moteur
Pour déposer le couvercle du
bloc-fusibles, pincer le clip et le
lever.
Attention
Renverser du liquide sur des
composants électriques du
véhicule peut les e ...
Bloc-fusibles de coffre
Le boîtier à fusibles de coffre se
situe derrière un couvercle, du côté
gauche du coffre. Pour accéder aux
fusibles, déposer le couvercle.
Le v ...
