Bloc-fusibles de compartiment moteur

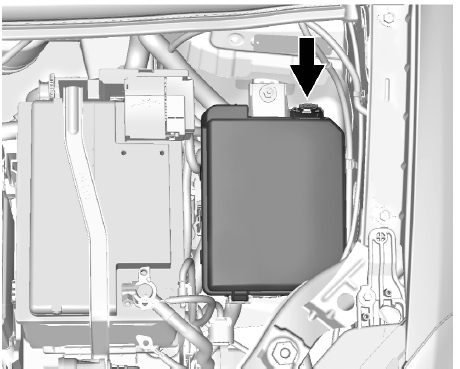

Pour déposer le couvercle du bloc-fusibles, pincer le clip et le lever.

Attention


Renverser du liquide sur des composants électriques du véhicule peut les endommager.

Laisser toujours les couvercles sur les composants électriques.

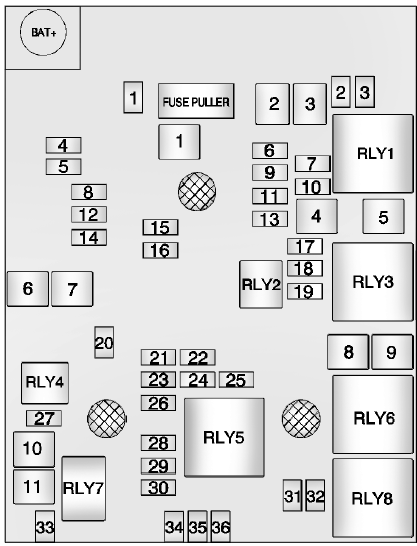

Bloc-fusibles de compartiment moteur


Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.

Mini-fusibles Usage
1 Toit ouvrant
2 Commutateur de rétroviseur extérieur
3 Solénoïde de ventilation d'absorbeur (1.4L uniquement)
4 Non utilisé
5 Soupape de module de commande électronique de freinage
6 Non utilisé
7 Non utilisé
8 Batterie du module de commande de transmission
9 Non utilisé
10 Module de commande du système d'alimentation en carburant R/C (1.4L uniquement)/réglage de niveau des phares
11 Essuie-glace arrière
12 Désembueur de lunette arrière
13 Non utilisé
14 Chauffage de rétroviseur extérieur
15 Batterie du module de commande du système d'alimentation en carburant (1.4L uniquement)
16 Module de siège chauffant
17 Module de commande de transmission R/C
18 Module de commande de moteur R/C
19 Pompe d'alimentation (1.8 L uniquement)
20 Non utilisé
21 Relais de ventilateur (bloc de fusibles auxiliaire - 1.4L)/ Relais 85 du ventilateur 3 (1.8L)
22 Pompe de démarrage à froid (1.8L uniquement)
23 Bobine d'allumage/ Injecteurs
24 Pompe de lave-glace
25 Non utilisé
26 Solénoïde de purge d'absorbeur/ Solénoïde de soupape d'eau/ Sondes d'oxygène - Solénoïde de décharge avant et après le turbo (1.4L)/Solénoïde de dérivation de turbo (1.4L)/Solénoïde IMTV (1.8L)
27 Non utilisé
28 Non utilisé
29 Module de commande du moteur Allumage 1/ Allumage 2 groupe motopropulseur
30 Capteur de débit d'air massique
31 Feu de route gauche
32 Feu de route droit
33 Batterie du module de commande du moteur
34 Klaxon
35 Embrayage de compresseur de climatiseur
36 Phares antibrouillard avant



Fusibles de la boîte J

Usage

1 Pompe de module de commande électronique de freinage
2 Essuie-glace avant
3 Moteur de soufflerie
4 IEC R/C
5 Non utilisé
6 Non utilisé
7 Non utilisé
8 Ventilateur de refroidissement à vitesse lente/moyenne (1.4L)/Ventilateur de refroidissement à vitesse lente (1.8L)
9 Ventilateur de refroidissement grande vitesse
10 EVP
11 Solénoïde de démarreur



Micro-relais U

Usage

2 Pompe d'alimentation (1.8 L uniquement)
4 Fusible de rechange



Micro-relais HC

Usage

7

Démarreur



Mini-relais

Usage

1 Lancement du moteur
3 Ventilateur de refroidissement à vitesse moyenne (1.4L uniquement)
5 Relais du groupe motopropulseur
8 Ventilateur de refroidissement petite vitesse



Mini-relais HC

Usage

6

Ventilateur de refroidissement grande vitesse

Bloc-fusibles auxiliaire

Bloc-fusibles auxiliaire

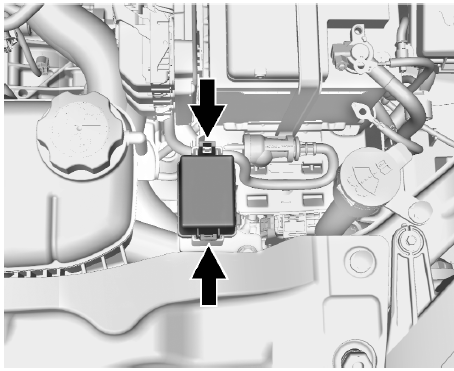

Pour enlever le couvercle du bloc-fusibles, pincer les agrafes et les lever.

Attention


Renverser du liquide sur des composants électriques du véhicule peut les endommager.

Laisser toujours les couvercles sur les composants électriques.

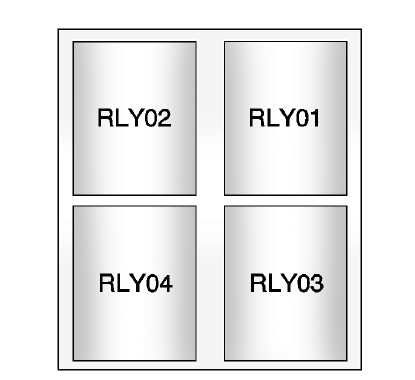

Bloc-fusibles auxiliaire


Le véhicule peut ne pas être équipé de tous les fusibles, relais et fonctions illustrés.

Relais

Usage

01 Pompe électrique à dépression
