Citroën C4 Aircross: Changement d'une lampe - Informations pratiques - Manuel du conducteur Citroën C4 AircrossCitroën C4 Aircross: Changement d'une lampe

Les projecteurs sont équipés de glaces en polycarbonate, revêtues d'un vernis protecteur :

  • ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant,
  • utilisez une éponge et de l'eau savonneuse,
  • en utilisant le lavage hautepression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.
  • Ne touchez pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux.

Le changement d'une lampe doit se faire projecteur éteint depuis plusieurs minutes (risque de brûlure grave).

Il est impératif de n'utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur.

Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.

Risque d'électrocution

Le remplacement d'une lampe au xénon (D1S-35W) doit être effectué par le réseau CIT ROËN ou par un atelier qualifié.

Feux avant


  1. Indicateurs de direction (WY21W-21W).
  2. Feux de route (H1-55W).
  3. Feux de croisement (H11-55W) ou Lampe au xénon (D1S-35W).
  4. Feux de position (W5W-5W).
  5. Feux diurnes (P13W-13W).
  6. Feux diurnes / de position (diodes électroluminescentes-LED).
  7. Projecteurs antibrouillard avant (H11-55W).

Accès aux lampes

Vous devez réaliser les opérations suivantes


Vous devez réaliser les opérations suivantes pour accéder aux couvercles de protection des lampes :

  • Retirez les pions de maintien A.
  • Retirez le couvercle de protection B.

Changement des indicateurs de direction (1)

Un clignotement plus rapide du témoin


Un clignotement plus rapide du témoin d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes du côté correspondant.

  • Tournez le porte-lampe d'un quart de tour vers la gauche et retirez-le.
  • Tirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

Changement des feux de position (4)


  • Tournez le porte-lampe d'un quart de tour vers la gauche et retirez-le.
  • Tirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Changement des feux diurnes / de position (diodes électroluminescentes-LED) (6)

Pour le remplacement de ce type de lampe à diodes, consultez le réseau CIT ROËN ou un atelier qualifié.

Changement des feux de route (2)


  • Retirez le couvercle plastique de protection.
  • Tournez le porte-lampe vers la gauche et retirez-le.
  • Retirez la lampe et son socle en appuyant sur l'ergot, situé en bas.
  • Remplacez la lampe.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Changement des feux de croisement (3)

Pour le remplacement de ces lampes, consultez le réseau CIT ROËN ou un atelier qualifié.

Changement des projecteurs antibrouillard (7) / feux diurnes (5)

Pour le remplacement de ces lampes, consultez le réseau CIT ROËN ou un atelier qualifié.

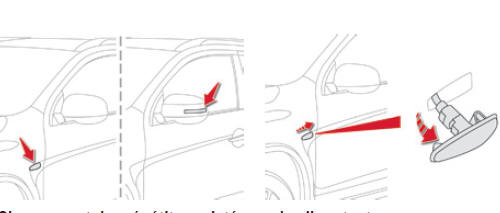

Changement des répétiteurs latéraux de clignotant


  • Poussez le répétiteur vers l'arrière pour le déboîter.
  • Débranchez le connecteur du répétiteur.
  • Changez le bloc répétiteur.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Pour vous le procurer, contactez le réseau CIT ROËN ou un atelier qualifié.

Spots de rétroviseurs extérieurs

Pour le remplacement de la diode électroluminescente-LED , vous devez consulter le réseau CIT ROËN ou un atelier qualifié.

Feux arrière


  1. Troisième feu de stop (diodes).
  2. Feux de plaque minéralogique (W5W-5W).
  3. Feu antibrouillard (W21W-21W).
  4. Feu de recul (W16W-16W).
  5. Indicateurs de direction (WY21W-21W).
  6. Feux de position / stop (W21-5W).

Les lampes de couleur ambre, telles que les indicateurs de direction, doivent être remplacées par des lampes de caractéristiques et de couleur identiques.

Changement des feux de position / stop (6), des indicateurs de direction (5) et du feu antibrouillard (3)

Ces lampes se changent de l'extérieur du


Ces lampes se changent de l'extérieur du coffre.

  • Ouvrez le coffre.
  • Retirez les deux vis de fixation.
  • Déclippez le bloc optique et sortez-le avec précaution en le tirant vers l'arrière.
  • Tournez le porte-lampe d'un quart de tour vers la gauche et retirez-le.
  • Tirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Veillez à bien positionner les pions de fixation du bloc optique en face de ceux présents sur la carrosserie.

Changement des feux de recul (4)


  • Ouvrez le coffre.
  • Insérez un tournevis dans l'orifice du couvercle pour faire levier et ouvrir le couvercle.
  • Tournez le porte-lampe d'un quart de tour vers la gauche.
  • Tirez la lampe et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse.

Pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau CIT ROËN ou un atelier qualifié.

Changement des feux de plaque minéralogique (2)


  • Poussez le transparent vers la gauche puis vers le bas.
  • Tournez le porte-lampe d'un quart de tour vers la gauche puis retirez-le.
  • Retirez l'ampoule et remplacez-la.

Pour le remontage, effectuez ces opérations dans le sens inverse et appuyez sur le transparent pour le clipper.

Troisième feu de stop (diodes électroluminescentes-LED) (1)

Pour le remplacement de ce type de feu, consultez le réseau CIT ROËN ou un atelier qualifié.
