Citroën C4 Aircross: Changement d'un fusible

Accès aux outillages

La pince d'extraction et les fusibles de rechange sont installés dans la boîte à fusibles du compartiment moteur.

Pour y accéder :

• Ouvrez le capot (voir "Vérifications").
• Déclippez le couvercle et retirez-le.
• Retirez la pince.
• Refermez très soigneusement le couvercle pour garantir l'étanchéité de la boîte à fusible.

Remplacement d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de la panne et d'y remédier.

• Vérifier que le contacteur est sur la position "LOCK" ou que le mode du véhicule est "OFF".
• Repérez le fusible défectueux en regardant l'état de son filament.
• Utilisez la pince spéciale pour extraire le fusible de son logement.
• Remplacez toujours le fusible défectueux par un fusible d'intensité équivalente.
• Vérifiez la correspondance entre le numéro gravé sur la boîte, l'intensité gravée sur le dessus et les tableaux ci-après.

Le remplacement d'un fusible non mentionné dans les tableaux ci-après pourrait entraîner un dysfonctionnement grave sur votre véhicule. Consultez le réseau CIT ROËN ou un atelier qualifié.

Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.

Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez le réseau CITROËN ou un atelier qualifié.

CIT ROËN décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis, non recommandés par CIT ROËN et non installés selon ses prescriptions, en particulier lorsque la consommation de l'ensemble des appareils supplémentaires branchés dépasse 10 milliampères.

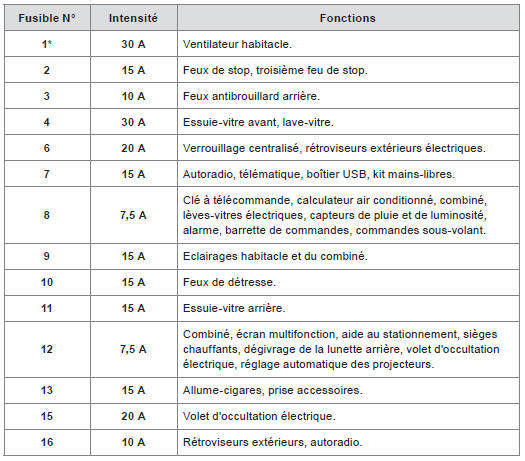

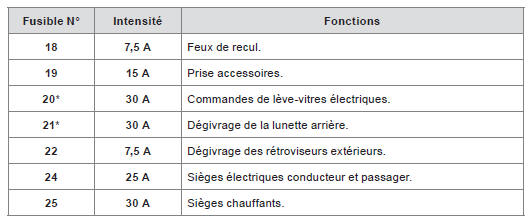

Fusibles dans la planche de bord

La boîte à fusibles est placée dans la partie inférieure de la planche de bord (côté gauche).

Accès aux fusibles

• Déclippez le couvercle et retirez-le complètement en le tirant vers vous.

* L es maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau CIT ROËN ou par un atelier qualifié.

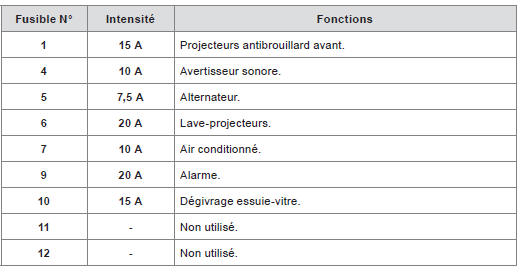

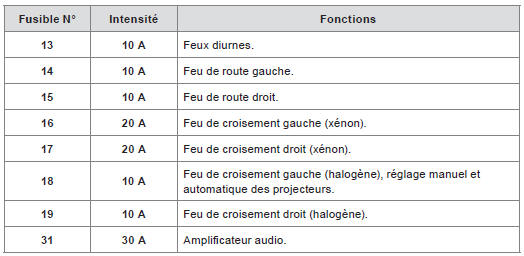

Fusibles dans le compartiment moteur

La boîte à fusibles est placée dans le compartiment moteur (côté gauche).

Accès aux fusibles

• Déclippez le couvercle et retirez-le complètement.

Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau CIT ROËN ou par un atelier qualifié.

Après intervention, refermez très soigneusement le couvercle pour garantir l'étanchéité de la boîte à fusible.

Fusibles de rechange

Les fusibles de rechange sont situés sous le couvercle de la boîte à fusibles du compartiment moteur.

Le couvercle ne contient pas de fusibles de rechange avec un ampérage de 7,5 A, 25 A ou 30 A. Si un des fusibles avec ces ampérages devient défectueux, remplacez-le par le fusible suivant : Un fusible de 7,5 A doit être remplacé par le fusible de rechange de 10 A, un fusible de 25 A par un fusible de rechange de 20 A et un fusible de 30 A par le fusible du système audio (N 31).
