Chevrolet Trax: Changement de pneu - Roues et pneus - Entretien du véhicule - Manuel du conducteur Chevrolet TraxChevrolet Trax: Changement de pneu

Dépose du pneu de secours et des outils

La roue de secours et les outils se trouvent dans le compartiment de rangement à l'arrière du véhicule.

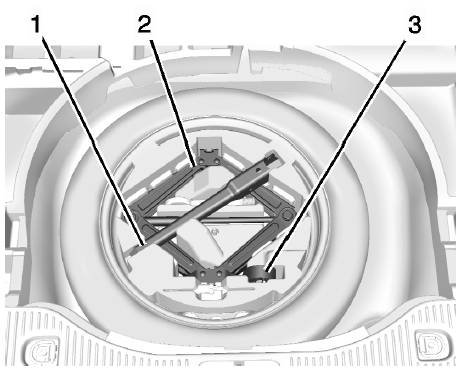

Sans Subwoofer
Sans Subwoofer

  1. Clé
  2.  Cric
  3.  Courroie

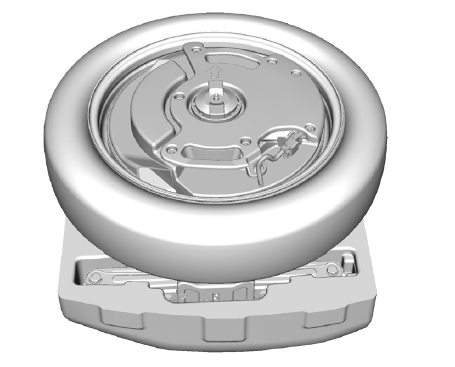

Avec Subwoofer
Avec Subwoofer

Pour accéder à la roue de secours et aux outils :

  1.  Ouvrir le hayon. Se reporter à Hayon à la .
  2.  Soulever le couvercle de garniture.
  3.  Si le véhicule est équipé d'un ensemble de haut-parleur de graves extrêmes au-dessus de la roue de secours, le déposer en faisant tourner la fixation centrale dans le sens inverse des aiguilles d'une montre.
  4.  Si le véhicule n'a pas de caisson de graves, tourner la pièce de retenue dans le sens inverse des aiguilles d'une montre pour déposer la roue de secours.
  5.  Retirer la roue de secours, le cric et les outils et les placer à proximité de la roue à remplacer.

Dépose d'un pneu crevé et installation du pneu de rechange

  1.  Effectuer un contrôle de sécurité avant de poursuivre. Se reporter à Si un pneu se dégonfle à la .

Dépose d'un pneu crevé et installation du pneu de rechange

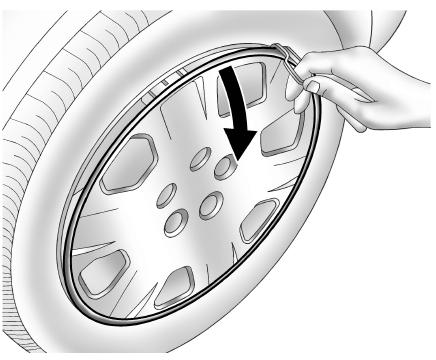

  1. Déposer le capuchon de roue, si le véhicule est équipé, pour atteindre les boulons de roue.

Dépose d'un pneu crevé et installation du pneu de rechange

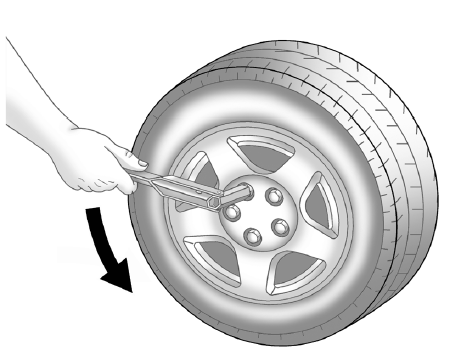

  1. Tourner la clé de roue vers la gauche pour desserrer les écrous de roue. Ne pas les enlever tout de suite.

Dépose d'un pneu crevé et installation du pneu de rechange

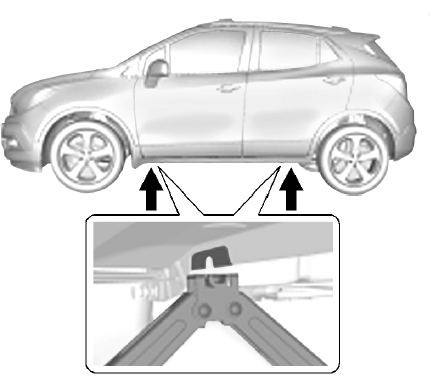

  1. Placer le cric à l'endroit marqué d'un demi-cercle.

Dépose d'un pneu crevé et installation du pneu de rechange

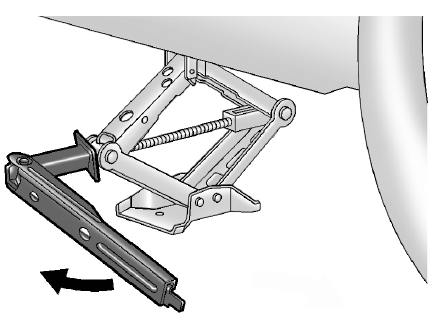

  1. Placer l'extrémité hexagonale du tube de la clé sur la tête hexagonale du cric pour la fixer.
  2.  Tourner la clé de roues dans le sens horaire jusqu'à ce que le support de levage soit solidement appuyé contre le point de levage approprié près du pneu dégonflé.
Avertissement


Il est dangereux de se placer sous un véhicule mis sur cric.

Si le véhicule quitte le cric, vous risquez de graves blessures, voire le décès. Ne jamais se placer sous un véhicule soutenu uniquement par un cric.



Avertissement


Le levage du véhicule sur un cric mal placé peut endommager le véhicule et même le faire tomber.

Pour éviter les blessures et les dégâts, placer la tête du cric à l'emplacement correct avant de lever le véhicule.



Avertissement


Il est dangereux de soulever un véhicule et de passer dessous pour effectuer un entretien ou une réparation sans l'équipement de sécurité et la formation adéquats.

Si le véhicule est doté d'un cric, celui-ci est conçu uniquement pour changer un pneu à plat.

Si vous l'utilisez à d'autres fins, vous ou d'autres personnes pourriez être gravement blessés ou tués si le véhicule glissait hors du cric. Si un cric est offert avec le véhicule, ne l'utiliser que pour changer un pneu à plat.

  1. Tourner la clé pour écrous de roues dans le sens horaire pour lever le véhicule à une hauteur suffisante par rapport au sol, afin que la roue de secours puisse être placée sous le passage de roue.
  2.  Tourner les écrous de roue dans le sens antihoraire pour les retirer.
  3. Déposer la roue au pneu plat.
Avertissement


S'il y a de la rouille ou de la saleté sur la roue ou sur les pièces auxquelles elle est attachée, les écrous peuvent se desserrer au fil du temps. La roue pourrait se détacher et provoquer un accident. Lors du remplacement d'une roue, enlever toute rouille ou saleté des pièces du véhicule auxquelles la roue s'attache. En cas d'urgence, un linge ou un essuie-tout peut être utilisé, mais il faut toutefois s'assurer d'utiliser un grattoir ou une brosse métallique plus tard pour enlever toute la rouille et la saleté.

Dépose d'un pneu crevé et installation du pneu de rechange

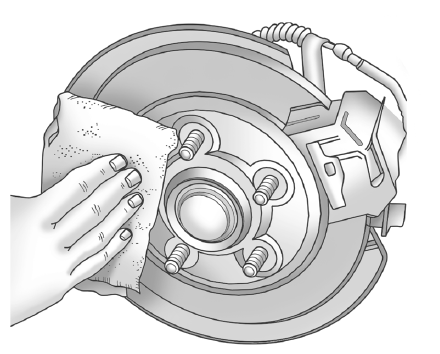

  1. Enlever toute rouille et toute saleté des boulons de roue, des surfaces, de montage et de la roue de secours.
  2.  Placer la roue de secours sur la surface de montage de roue.
Avertissement


Ne jamais utiliser d'huile ni de graisse sur les boulons et les écrous. Ceci risquerait de desserrer les écrous. Les roues du véhicule peuvent tomber et entraîner une collision.

  1. Reposer les écrous de roue.

    Faire tourner chaque écrou à la main, dans le sens des aiguilles d'une montre, jusqu'à ce que la roue tienne sur le moyeu.

  2.  Abaisser le véhicule en faisant tourner la clé de roue dans le sens contraire des aiguilles d'une montre. Abaisser complètement le cric.
Avertissement


Une roue pourrait se desserrer ou se détacher si les écrous de roue sont serrés de façon incorrecte.

Les écrous de roue doivent être serrés à l'aide d'une clé dynamométrique au couple adéquat prescrit après leur remplacement. En cas d'utilisation d'écrous de roue accessoires, respecter le couple prescrit par le fabriquant du marché secondaire.

Se reporter à Capacités et spécifications à la  pour les couples prescrits des écrous de roue d'origine.



Attention


Des écrous de roue mal serrés peuvent entraîner la pulsation des freins et endommager le rotor.

Pour éviter des réparations coûteuses des freins, serrer les écrous de roue également et fermement, dans l'ordre approprié et au couple adéquat. Pour le couple de serrage des écrous de roues, se reporter à la rubrique Capacités et spécifications à la .

Dépose d'un pneu crevé et installation du pneu de rechange

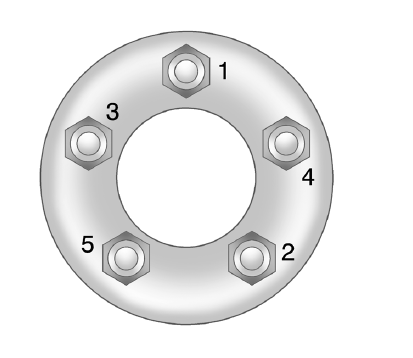

  1. Serrer fermement les écrous de roue avec la clé de roue, dans un ordre diagonal, comme illustré.
Attention


Les enjoliveurs de roue ne s'adapteront pas à la roue de secours compacte du véhicule.

Si vous tentez de placer un enjoliveur de roue sur la roue de secours compacte, l'enjoliveur ou la roue de secours peuvent être endommagés.

Entreposage d'un pneu crevé ou d'un pneu de secours et des outils

Avertissement


Le rangement d'un cric, d'un pneu ou d'autres équipements dans l'habitacle peut causer des blessures. En cas d'arrêt brusque ou de collision, l'équipement non arrimé peut heurter quelqu'un.

Ranger ces pièces à l'emplacement correct.

Rangement du pneu dégonflé et des outils

  1.  Remettre le cric et les outils dans leur compartiment de rangement initial.
  2. Remettre le cache-roue.
  3.  Placer le pneu dégonflé à plat dans le compartiment de rangement arrière.
  4.  Fixer une des extrémités de la sangle à un point d'attache de chargement à l'arrière du véhicule.

Rangement du pneu dégonflé et des outils

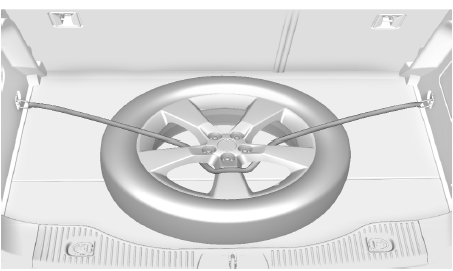

  1. Acheminer la sangle à travers la roue, comme illustré.
  2.  Fixer l'autre extrémité de la sangle à l'autre point d'attache de chargement à l'arrière du véhicule.
  3.  Serrer la sangle.

Rangement de la roue de secours et des outils

Inverser les consignes pour retirer la roue de secours et les outils, pour ranger la roue de secours.

La roue de secours compacte est destinée uniquement à un usage temporaire. La remplacer par une roue pleine grandeur dès que possible. Se reporter à la rubrique Roue de secours compacte à la .

    Au cas d'un pneu à plat
    Il est rare qu'un pneu éclate pendant la conduite, surtout si les pneus du véhicule sont bien entretenus. Se reporter à Pneus à la . En cas de fuite, l'air s'éc ...

    Pneu de secours compact
    Avertissement La conduite avec plus d'un pneu de secours compact à la fois peut entraîner la perte du freinage et de la maniabilité du véhicule. Ceci ...
