Peugeot 2008: Combiné matrice

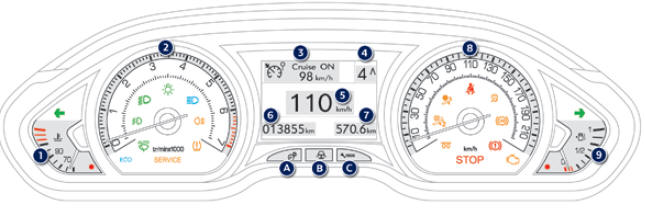

Cadrans et afficheurs
- Indicateur de température du liquide de refroidissement.
- Compte-tours (x 1000 tr/min ou rpm), graduation selon motorisation (essence ou Diesel).
- Consignes du régulateur ou du limiteur de vitesse.
- Indicateur de changement de rapport en boîte de vitesses manuelle ou position du sélecteur et rapport en boîte de vitesses pilotée ou automatique.
- Indicateur de vitesse numérique (km/h ou mph).
- Indicateur d'entretien, puis totalisateur
kilométrique (km ou miles).
Ces fonctions s'affichent successivement à la mise du contact.
- Compteur kilométrique journalier (km ou miles).
- Indicateur de vitesse analogique (km/h ou mph).
- Jauge de carburant.
Touches de commande
- Rhéostat d'éclairage général.
- Éclairage d'ambiance du combiné.
- Rappel de l'information d'entretien.
Remise à zéro de la fonction sélectionnée (indicateur d'entretien ou compteur kilométrique journalier).
Combiné LCD
Cadrans et afficheurs
Indicateur de température du liquide de
refroidissement.
Compte-tours (x 1000 tr/min ou rpm),
graduation selon motorisation (essence ou
Diesel).
Indicate ...
Témoins
Repères visuels informant le conducteur de la mise en marche d'un système (témoins
de marche ou de neutralisation) ou de l'apparition d'une
anomalie (témoin d'alerte).
...
