Å koda Yéti: Démontage et montage des glissières de support

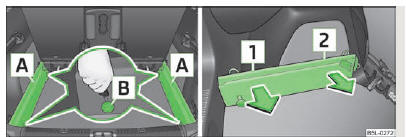

Fig. 61 Défaire les points de fixation/extraire les glissières de support
Dépose des glissières de support
- Défaites les points de fixation B " fig. 61 sur les glissières de support à l'aide de la clé du véhicule ou d'un tournevis plat.
- Attrapez la glissière de support A au niveau de la position 1 et détachez-la en la tirant dans le sens de la flèche.
- Attrapez la glissière de support A au niveau de la position 2 et sortez-la en la tirant dans le sens de la flèche.
Pose des glissières de support
- Appliquez les glissières de support sur les côtés du coffre à bagages.
- Appuyez jusqu'en butée sur les deux points de fixation B de chaque glissière de support.
- Contrôlez que les glissières de support sont bien fixées en tirant dessus.
AVERTISSEMENT
Veillez, lors du montage, à ce que les glissières de support et le plancher de chargement variable soient correctement fixés, comme elles peuvent sinon représenter un danger pour les passagers.
Extraction du plancher de chargement variable
Fig. 60 Coffre à bagages : Rabattre/Extraire le plancher de chargement
variable
Extraction du plancher de chargement variable
Repliez le plancher de chargement en le dépla&cce ...
