Å koda Yéti: Extraction du plancher de chargement variable - Plancher de chargement variable dans le coffre à bagages - Sièges et rangements - Utilisation - Manuel du conducteur Å koda YétiÅ koda Yéti: Extraction du plancher de chargement variable

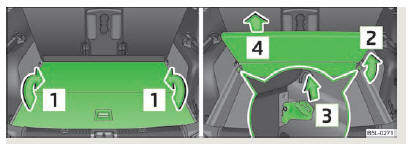

Fig. 60 Coffre à bagages : Rabattre/Extraire le plancher de chargement variable
Fig. 60 Coffre à bagages : Rabattre/Extraire le plancher de chargement variable

Extraction du plancher de chargement variable

  • Repliez le plancher de chargement en le déplaçant dans le sens de la flèche 1 " fig. 60.
  • Relevez le plancher de chargement variable dans le sens de la flèche 2 .
  • Tirez les leviers de sûreté dans le sens de la flèche 3 des deux côtés.
  • Sortez le plancher de chargement variable en le tirant vers le haut dans le sens de la flèche 4 .
  • Le remontage du plancher de chargement variable s'effectue dans l'ordre inverse.

Fixer le plancher de chargement variable en position relevée

  • Relevez les crochets sur la barre de fixation dans le sens de la flèche 1 " fig. 56.
  • Relevez le plancher de chargement variable derrière les dossiers des sièges arrière.
  • Abaissez les crochets dans le sens de la flèche 3 jusqu'en butée.
  • Appuyez le plancher de chargement variable sur les crochets abaissés.
